Oprogramowanie od wersji 3.1.8 i nowszych Konfiguracja modułów roletowych w wersji drugiej(dwie śrubki czerwone i cztery niebieskie)

Uwaga. Jeśli pierwszy raz konfigurujesz moje moduły to polecam je skonfigurować w warunkach laboratoryjnych na stole podłączając jedynie przewody zasilające fazę i neutralny do czerwonych śrubek. Gdy wszystko skonfigurujesz i moduł dodasz do konta supła przeniesiesz je i podłączysz w miejsce docelowe. Jeśli się pomylisz i będziesz musiał coś przekonfigurować wprowadzając moduł ponownie w tryb konfiguracji zaoszczędzisz sporo czasu bo nie będziesz musiał ponownie rozbierać puszek.

 Jeśli chcesz kupić ten moduł możesz to zrobić tutaj. Nabywając go z tego ogłoszenia docenisz moja pracę nad blogiem.

https://www.olx.pl/d/oferta/sterownik-rolet-moze-dzialac-z-supla-zamiennik-zamel-srw-01-CID99-IDM6cPo.html

Podłączenie przewodów:

Przewody podłączamy jak na schemacie poniżej.

• Podłączamy przewody zasilające (śrubki liczymy od góry sterownika rolety):
• Przewód fazowy rozgałęziamy (np WAGO) a następnie podłączamy go do pierwszej czerwonej śrubki, pierwszej oraz trzeciej niebieskiej śrubki.
• Przewód neutralny podłączamy do drugiej czerwonej śrubki oraz bezpośrednio do rolety.
• Do rolety w miejsce wejścia przewodu fazowego podnoszącego roletę do góry podłączamy przewód wychodzący z drugiej niebieskiej śrubki.
• Do rolety w miejsce wejścia przewodu fazowego opuszczającego roletę do dołu podłączamy przewód wychodzący z ostatniej (czwartej) niebieskiej śrubki.
• Do przycisku fizycznego sterującego roletą podłączamy przewody od zacisków śrubowych z prawej strony modułu (małe zielone zaciski) w następujący sposób (zaciski liczymy od góry modułu jak na zdjęciu poniżej):
• Drugi zielony zacisk podłączamy przewodem z przyciskiem który będzie podnosił roletę do góry
• Trzeci zielony zacisk podłączamy przewodem z przyciskiem który będzie opuszczał roletę do dołu
• Pierwszy zielony zacisk podłączamy przewodem ze złączem które pozostało nam na przycisku fizycznym

UWAGA do przycisku nigdzie nie doprowadzamy w żaden sposób zasilania AC 230V) sterowanie odbywa się w bezpieczny niskonapięciowy sposób napięciem 5V DC)

Konfiguracja modułu:

• Jeżeli masz świeżo skonfigurowane przeze mnie moduły prawdopodobnie są już kompletnie skonfigurowane i twoje zadanie sprowadzi się jedynie do przeklinania kontrolnie tych ustawień a następnie powrotu do pierwszego ekranu i wpisania danych konta SUPLA oraz dostępowych do wifi. Jeżeli sam wgrywałeś nowa wersję oprogramowania i / lub przywróciłeś ustawienia fabryczne klikając w opcję w konfiguracji, to będziesz musiał samodzielnie wprowadzić poniższe ustawienia.

• Podłączamy moduł do prądu i wyszukujemy na naszym laptopie siec Wi-Fi o nazwie SUPLA-XXXXXXXXXXX

• Podłączamy się do tej sieci zamiast naszego routera i gdy będziemy podłączeni w oknie przeglądarki  internetowej wpisujemy adres: 192.168.4.1

• Klikamy na Ustawienia urządzenia -> zakładkę przekaźniki i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób.

• Po skonfigurowaniu GPIO dodatkowo nalezykliknać niebieski napis Przekaźnik z lewej strony obu GPIO i upewnić się że ustawienie "Załączany Stanem" jest ustawione na HIGH.

•  Klikamy zapisz a następnie na powrót.

• Klikamy na Ustawienia urządzenia -> zakładkę przyciski i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób.
• Klikamy zapisz.

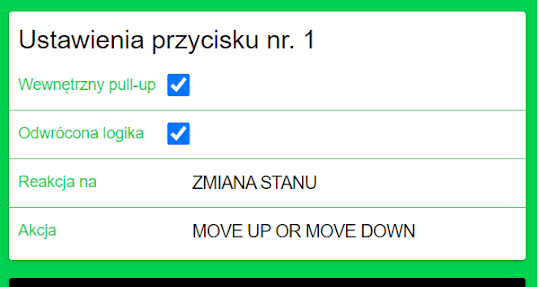

• Teraz kliknij na Niebieski link z napisem 1.Przycisk i wprowadź ustawienia jak na obrazku poniżej aby skonfigurować zachowanie się rolety gdy wciskamy przyciski fizyczne.

• Po wprowadzeniu tych ustawień dla przycisku 1 klikamy na przycisk zapisz a następnie powrót. W przycisku nr 2 niczego nie zmieniamy.

• Następnie konfigurujemy wprowadzanie modułu w tryb konfiguracji klikając na przycisk konfiguracja. Ustawiamy je tak jak na zdjęciu.

Jeżeli podłączasz czujnik temperatury to nie włączaj pierwszej opcji "LED" -  ustaw ja na wyłączone. Zapobiegnie to irytującemu szybkiemu miganiu diody (za każdym razem gdy dane będą wysyłane z czujnika dioda szubko mrugnie jeśli tego nie wyłączymy).
Jeśli nie masz czujnika zostaw włączone GPIO2-D4 co ułatwi diagnostykę w przypadku gdy cos  źle skonfigurujemy.
Klikamy powrót tyle razy aż zostaniemy przeniesieni do strony głównej konfiguracji na której wpisujemy dane pozwalające na podłączenie się naszego modułu do chmury supla:

• Nazwę naszej sieci Wi-Fi

• Hasło do sieci Wi-Fi

• Nazwa pod jaką ma nam się wyświetlać kafelek z dodawanym modułem na stronie SUPLA (nieobowiązkowe ale ułatwiające korzystanie)

• Adres przydzielonego nam przez SUPLĘ (np svr15.supla.org)

• Adres email jaki podaliśmy podczas zakładania konta na SUPLA

• Pole z hasłem i loginem możemy zostawić domyślne o ile nikt niepowołany nie ma dostępu do naszej sieci wifi.

• W Grupie ustawień rolety w pole ilość wpisujemy cyfrę 1

Po wprowadzeniu powyższych ustawień klikamy na przycisk zapisz a następnie na przycisk restart na dole pod wprowadzonymi ustawieniami. Moduł nam się zresetuje i doda do konta.

Jeżeli przez nieuwagę wprowadziliśmy błędne dane aby ponownie wprowadzić moduł w tryb konfiguracji zwieramy ze sobą dwie szpilki w kolorze zielonym (czasem jasnoniebieskim) z prawej strony modułu pod białym przyciskiem zwieramy druga szpilkę z trzecią tak dług aż zacznie migać niebieska dioda i moduł przejdzie do trybu konfiguracji rozgłaszając ponownie sieć wifi.

Jeśli moduł nie dodał się do konta to:

1. Sprawdź czy poprawnie wpisałeś dane (nazwa sieci wifi, hasło, adres email i adres serwera SUPLA)

2. Sprawdź czy po zalogowaniu na swoje konto SUPLA w zakładce moja SUPLA z prawej strony u góry jest aktywna opcja rejestracja urządzeń aktywna

3. Zresetuj swój router a później sprawdź logując się na niego czy urządzenie poprawnie połączyło się z siecią Wi-Fi (czy dostał adres IP)

Konfiguracja modułu od strony serwera SUPLA:

1. Logujemy się na nasze konto supla.org
2. Odnajdujemy kafelek z naszym sterownikiem i klikamy na nim a następnie na szarym kafelku reprezentującym nasza roletę.
3. W Pole podpis wpisujemy swoją nazwę która będzie indywidualna dla każdej rolety i pozwoli nam je rozróżniać w aplikacji w telefonie.
4. W dwa okienka poniżej wpisujemy całkowity czas otwarcia oraz zamknięcia rolety (musimy go sobie wcześniej zmierzyć)

1. Klikamy zapisz zmiany.
2. Teraz w telefonie w naszej rolecie dotykamy ikonki całkowitego zamknięcia rolety aby zakończyć kalibrację. Roleta całkowicie nam się opuści.

Oprogramowanie 3.1.8 do i nowsze Konfiguracja modułów roletowych w wersji pierwszej (dwie śrubki czerwone i dwie niebieskie)

Uwaga. Jeśli pierwszy raz konfigurujesz moje moduły to polecam je skonfigurować w warunkach laboratoryjnych na stole podłączając jedynie przewody zasilające fazę i neutralny do czerwonych śrubek. Gdy wszystko skonfigurujesz i moduł dodasz do konta supła przeniesiesz je i podłączysz w miejsce docelowe. Jeśli się pomylisz i będziesz musiał coś przekonfigurować wprowadzając moduł ponownie w tryb konfiguracji zaoszczędzisz sporo czasu bo nie będziesz musiał ponownie rozbierać puszek.

 Jeśli chcesz kupić ten moduł możesz to zrobić tutaj. Nabywając go z tego ogłoszenia docenisz moja pracę nad blogiem.

https://www.olx.pl/d/oferta/sterownik-rolet-moze-dzialac-z-supla-zamiennik-zamel-srw-01-CID99-IDM6cPo.html

Podłączenie przewodów:

Przewody podłączamy jak na schemacie poniżej.

• Do czerwonych śrubek podłączamy zasilanie:
• Do górnej Fazę do dolnej przewód neutralny.
• Do dolnych niebieskich wyjścia fazy do sterowania roletą kolejno w dół i w górę.
• Do trzeciego przewodu do rolety doprowadzany rozgałęziony przewód neutralny od dolnej czerwonej śrubki

• Do przycisków fizycznych sterujących roletą doprowadzamy przewody od białych szpilek (goldpinów) umieszczonych w lewym górnym rogu płytki


  Konfiguracja modułu:

  Do trzeciego złącza na przycisku do którego dwa poprzednie będą zwierać podpinamy ostatni z dołączonych kabelków który wpinamy w płytkę w ostatnią od lewej niebieską szpilkę od spodu płytki oznaczoną jako GND.

  Konfiguracja modułu:
  Jeżeli masz świeżo skonfigurowane przeze mnie moduły prawdopodobnie są już kompletnie skonfigurowane i twoje zadanie sprowadzi się jedynie do przeklinania kontrolnie tych ustawień a następnie powrotu do pierwszego ekranu i wpisania danych konta SUPLA oraz dostępowych do wifi. Jeżeli sam wgrywałeś nowa wersję oprogramowania i / lub przywróciłeś ustawienia fabryczne klikając w opcję w konfiguracji, to będziesz musiał samodzielnie wprowadzić poniższe ustawienia.

• Podłączamy moduł do prądu i wyszukujemy na naszym laptopie siec Wi-Fi o nazwie SUPLA-XXXXXXXXXXX
• Podłączamy się do tej sieci zamiast naszego routera i gdy będziemy podłączeni w oknie przeglądarki  internetowej wpisujemy adres: 192.168.4.1
• Klikamy na Ustawienia urządzenia -> zakładkę przekaźniki i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób.

• Po skonfigurowaniu GPIO dodatkowo należy kliknąć niebieski napis Przekaźnik z lewej strony obu GPIO i upewnić się że ustawienie "Załączany Stanem" jest ustawione na HIGH.






• Klikamy zapisz a następnie na powrót.

  Klikamy na Ustawienia urządzenia -> zakładkę przyciski i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób.

  Klikamy zapisz.

• Teraz kliknij na Niebieski link z napisem 1.Przycisk i wprowadź ustawienia jak na obrazku poniżej aby skonfigurować zachowanie się rolety gdy wciskamy przyciski fizyczne.

• Po wprowadzeniu tych ustawień dla przycisku 1 klikamy na przycisk zapisz a następnie powrót. W przycisku nr 2 niczego nie zmieniamy.

• Następnie konfigurujemy wprowadzanie modułu w tryb konfiguracji klikając na przycisk konfiguracja. Ustawiamy je tak jak na zdjęciu.

Klikamy powrót tyle razy aż zostaniemy przeniesieni do strony głównej konfiguracji na której wpisujemy dane pozwalające na podłączenie się naszego modułu do chmury supla:

• Nazwę naszej sieci Wi-Fi

• Hasło do sieci Wi-Fi

• Nazwa pod jaką ma nam się wyświetlać kafelek z dodawanym modułem na stronie SUPLA (nieobowiązkowe ale ułatwiające korzystanie)

• Adres przydzielonego nam przez SUPLĘ (np svr15.supla.org)

• Adres email jaki podaliśmy podczas zakładania konta na SUPLA

• Pole z hasłem i loginem możemy zostawić domyślne o ile nikt niepowołany nie ma dostępu do naszej sieci wifi.

• W Grupie ustawień rolety w pole ilość wpisujemy cyfrę 1

Po wprowadzeniu powyższych ustawień klikamy na przycisk zapisz a następnie na przycisk restart na dole pod wprowadzonymi ustawieniami. Moduł nam się zresetuje i doda do konta.

Jeżeli przez nieuwagę wprowadziliśmy błędne dane aby ponownie wprowadzić moduł w tryb konfiguracji zwieramy ze sobą dwie szpilki w kolorze zielonym (czasem jasnoniebieskim) z prawej strony modułu pod białym przyciskiem zwieramy druga szpilkę z trzecią tak dług aż zacznie migać niebieska dioda i moduł przejdzie do trybu konfiguracji rozgłaszając ponownie sieć wifi.

Jeśli moduł nie dodał się do konta to:

1. Sprawdź czy poprawnie wpisałeś dane (nazwa sieci wifi, hasło, adres email i adres serwera SUPLA)

2. Sprawdź czy po zalogowaniu na swoje konto SUPLA w zakładce moja SUPLA z prawej strony u góry jest aktywna opcja rejestracja urządzeń aktywna

3. Zresetuj swój router a później sprawdź logując się na niego czy urządzenie poprawnie połączyło się z siecią Wi-Fi (czy dostał adres IP)

Konfiguracja modułu od strony serwera SUPLA:

1. Logujemy się na nasze konto supla.org
2. Odnajdujemy kafelek z naszym sterownikiem i klikamy na nim a następnie na szarym kafelku reprezentującym nasza roletę.
3. W Pole podpis wpisujemy swoją nazwę która będzie indywidualna dla każdej rolety i pozwoli nam je rozróżniać w aplikacji w telefonie.
4. W dwa okienka poniżej wpisujemy całkowity czas otwarcia oraz zamknięcia rolety (musimy go sobie wcześniej zmierzyć)

1. Klikamy zapisz zmiany.
2. Teraz w telefonie w naszej rolecie dotykamy ikonki całkowitego zamknięcia rolety aby zakończyć kalibrację. Roleta całkowicie nam się opuści.

Moduły do puszkowe 2 kanałowe. Jak rozróżnić wersje.

 Ponieważ modułów do puszkowych wypuściłem dwie wersje które nieco się różnią pozwolę sobie stworzyć wpis dotyczący tego jak je rozróżnić i do jakiego zastosowania będzie najlepsza każda z nich.

Pierwsze zdjęcie przedstawia obie wersje sterowników od góry

Najłatwiej jest je rozróżnić po ilości złączy śrubowych z lewej strony modułu.

• Wersja pierwsza Posiada ich 4 (dwie czerwone i dwie niebieskie)
• Wersja druga posiada ich 6 (dwie czerwone i cztery niebieskie)

Zarówno w wersji pierwszej jak i drugiej czerwone śrubki służą do podłączenia zasilania dla modułu.

Zalecam aby do górnej podłączyć przewód fazowy a do dolnej neutralny.

W przypadku wersji pierwszej przekaźniki maja właśnie górna czerwona śrubkę mostkowana (połączoną) bezpośrednio z wejściami przekaźników. Jeśli chcemy więc zastosować moduły by załączenie ich od razu zasiliło napięciem 230V nasze urządzenie to lepiej będzie zastosować moduły w wersji 1. Uprości to połączenia, likwidując konieczność zastosowania dodatkowych rozgałęzień i zaoszczędzi miejsce w puszkach elektrycznych (nie musimy stosować żadnych WAGO itp.

W przypadku gdy moduł ma zasilić urządzenie innym napięciem niż 230V lub ma zadziałać na zasadzie zwarcia 2 przewodów, polecam wersję 2 modułów. Działa ona w ten sposób że załączenie przekaźnika zwiera ze sobą dla pierwszego kanału niebieskie śrubki 1 z 2 a dla drugiego kanału 3 z 4.

Dzięki takiej konstrukcji moduł jest bardziej uniwersalny gdyż można go użyć do symulowania wciśnięcia przycisku fizycznego (wyjścia przycisku podłączamy do 1 i 2 śrubki lub 3 i 4).

Można tez użyć go do sterowania urządzeniem które załącza się poprzez podania mu zasilania z naszego modułu o napięciu innym niż 230V AC. W takim przypadku jeśli mamy do czynienia z prądem stałym. Po prostu podłączamy bezpośrednio do urządzenia przewód GND (-) a przewód VCC (+) jego wejście wprowadzamy do śrubki 1 lub 3 i wyjście tego przewodu wpinamy do śrubki 2 lub 4.

Dzięki temu moduł może sterować dowolnym napięciem (obsługiwanym przez przekaźniki)

Poza tym między sterownikami są drobne niuanse.

Sterownik w wersji 2 jak można się domyśleć jest nowszą konstrukcją stąd tez dodałem do niego funkcjonalności których klientom brakowało w wersji 1.

Taka funkcją jest wyprowadzenie na szpilki zasilania +5V DC na potrzeby podłączania czujników. w wersji pierwszej tez da się samodzielnie wyprowadzić takie zasilanie ale w maga to przecięcia jednego wyprowadzenia i poprowadzenia 1 nowego. W wersji 2 jest to już "fabrycznie" zrobione. Opis jak to zrobić w wersji 1 znajduje się tutaj.

Wersję drugą w miedzy czasie lekko modyfikowałem to znaczy wcześniejsze sztuki z czarnym PCB (jak ta na zdjęciu) maja wyprowadzenie dla fizycznych przycisków sterujących za pomocą szpilek. Zmodyfikowana wersja z białym PCB ma w to miejsce na życzenie kilku klientów umieszczone małe zielone złącze śrubowe. Funkcjonalność i kolejność szpilek w porównaniu do śrubek jest jednak identyczna.
