poniedziałek, 29 marca 2021

Podstawowa konfiguracja modułu 8 kanałowego z SUPLA GUI Generic

Dzisiaj przyjrzymy się jak skonfigurować nowy moduł wyposażony aż w 8 przekaźników. Przekaźniki w tym module maja wyjścia bez napięciowe co oznacza że moduł ten można wykorzystać do sterowania urządzeniami zasilanymi napięciem zarówno AC 12V/24V/230V jak i DC. Można wykorzystać go też do sterowania bez napięciowego wszędzie tam gdzie aby załączyć urządzenie należy zamknąć obwód (zewrzeć dwa przewody) jak np. gramy wjazdowe/garażowe. można wykorzystać go też do sterowania jednocześnie 4 roletami (ale o tym będzie osobny wpis) Jedyną wada tego modułu jest to ze z racji ilości zajętych przez przekaźniki wyjść nie da się do niego podłączyć fizycznych przycisków (to znaczy da się ale tylko jeden sterujący pierwszym obwodem.

W jaki sposób sterujemy obwodami ?

Kolejność obwodów na płytce jest liczona od pierwszego od góry z prawej strony (od spodu płytki oznaczony jako GPIO03) do dołu (ostatni w rzędzie to GPIO12) a następnie od dołu płytki z lewej strony do góry. Supła będzie widziała je w następującej kolejności (GPIO03,GPIO04,GPIO05,GPIO012,GPIO13,GPIO14,GPIO15,GPIO16)

Przedstawia to rysunek poniżej



Każdym obwodem steruje osobny przekaźnik. Przy każdym przekaźniku znajduje się złącze śrubowe z trzema zaciskami. jeżeli chcemy sterować napięciem należy doprowadzić fazę tego napięcia do środkowego zacisku śrubowego przy przekaźniku (oznaczonego kolorem zółtym na zdjęciu powyżej). Wyjście tej fazy należy wyprowadzić z górnej śruby przy wspomnianym przekaźniku (oznaczonego kolorem zielonym na zdjęciu powyżej).. Górna śruba przy przekaźniku liczona jest zawsze jeśli patrzymy na przekaźniki wprost (napisy na nim nie są do góry nogami) . Zwróć uwagę na to że przekaźniki z prawej strony są odwrócone o 180 stopni a co za tym idzie kolejność złączy śrubowych też.

Zanim moduł zasilimy podłączając albo napięcie 230V do czerwonych złączy śrubowych albo używając własnego zasilacza 5V (co najmniej 1A) do czarnego gniazdka tuż pod przekaźnikiem 4 kanału.

Zworki na module musza być nałożone w środku płytki dokładnie jak na rysunku poniżej. Zworka dolna niczego nie zwiera i może być całkowicie zdjęta. Przydaje się jedynie gdybyśmy chcieli wyczyścić pamięć modułu i wgrać programatorem nowsza wersję SUPLA lub alternatywne oprogramowanie (Tasmota, Homekit, ESP EASY itp)


Konfiguracja modułu - dodanie do chmury (naszego konta).

  • Podłączamy moduł do prądu i sprawdzamy czy niebieska dioda szybko miga.
  • Na naszym komputerze podłączamy się do sieci Wi-Fi o nazwie SUPLA-ESP8266-XXXXXXXX
  • Otwieramy przeglądarkę i wpisujemy adres strony 192.168.4.1
  • Wchodzimy w ustawienia urządzenia

  • Wchodzimy w przekaźniki i sprawdzamy czy są ustawione tak jak na zdjęciu jeśli nie wprowadzamy takie ustawienia, NIE KLIKAMY jeszcze na przycisk powrót.
Klikamy w link 1.Przekaźnik i przestawiamy tam parametr Załączany stanem z LOW na HIGH. Zapisujemy ustawienie i powtarzamy tę czynność dla pozostałych przekaźników.
Po ustawieniu wszystkich przekaźników zapisujemy ustawienia i wciskamy na Powrót

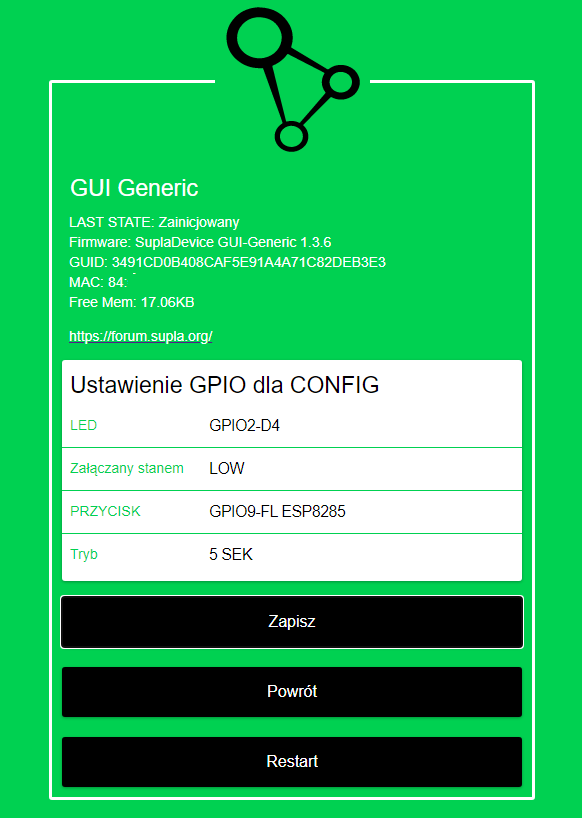

Aby móc wprowadzać moduł w tryb konfiguracji (w razie pomyłki w ustawieniach) wchodzimy w przycisk KONFIGURACJA i ustawiamy wszystko tak jak na zdjęciu poniżej:

Klikamy na zapisz a następnie powrót.

Jeżeli chcemy mieć możliwość sterowania jednym (tylko pierwszym kanałem) za pomoca przycisku fizycznego to wchodzimy w zakładkę przyciski, ustawiamy ilość przycisków na 1 i ustawiamy dla niego GPIO na GPIO10

Klikamy zapisz a następnie Powrót i drugi raz Powrót aby wrócić do pierwszego głównego ekranu konfiguracji.
Wprowadzamy na tym ekranie dane konfiguracyjne niezbędne aby moduł podłączyć się do naszego konta SUPLA
Pamiętamy aby ostatni parametr ilość rolet miał wpisaną wartość zero.
Zapisujemy ustawienia i klikamy na przycisk restart. W pole Nazwa modułu wpisujemy nazwę pod jaką chcemy móc odnaleźć kafelek z modułem na stronie supla.org


środa, 24 marca 2021

Konfiguracja modułów w wersji drugiej jako sterownik bramy garażowej, oświetlenia garażu i obsługa kontaktronu.

 Jeśli chcesz kupić ten moduł możesz to zrobić tutaj. Nabywając go z tego ogłoszenia docenisz moja pracę nad blogiem. Pamiętaj aby zaznaczyc że interesuje cię moduł w wersji drugiej (2 śrubki czerwone i cztery niebieskie)

Podłączenie przewodów:


Przewody finalnie podłączamy jak na schemacie poniżej.
Na czas konfiguracji "na stole" wystarczy że podłączysz fazę i neutralny 230V przewody do 2 czerwonych śrubek z prawej strony u góry.

Konfiguracja modułu:

Podłączamy moduł do prądu i wyszukujemy na naszym laptopie siec Wi-Fi o nazwie SUPLA-XXXXXXXXXXX Odradzam korzystanie z telefonu podczas konfiguracji. Jest nieporęczne i łatwo o pomyłkę.

Podłączamy się do tej sieci zamiast naszego routera i gdy będziemy podłączeni w oknie przeglądarki  internetowej wpisujemy adres: 192.168.4.1

Klikamy na Ustawienia urządzenia -> zakładkę przekaźniki i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób. I Klikamy zapisz a następnie powrót.



Kliknij kolejno na linki 1.Przekaźnik 2.Przekaźnik i skonfiguruj je jak na screnach poniżej pozostałe ustawienia niech pozostaną domyślne.

1.Przekaźnik

2.Przekaźnik


Klikamy na Ustawienia urządzenia -> zakładkę przyciski i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób. I Klikamy zapisz.

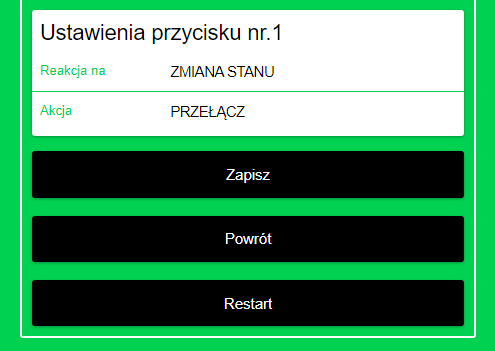

Kliknij kolejno na linki 1.Przycisk i 2.Przycisk i skonfiguruj je jak na screenach poniżej pozostałe ustawienia niech pozostaną domyślne.
1.Przycisk

2.Przycisk

Następnie konfigurujemy kontaktron. Wchodzimy w zakładkę kontaktron i ustawiamy wszystko jak na zdjęciu poniżej i zapisz ustawienia oraz cofnij się w konfiguracji o jeden ekran.
Ostatni element do skonfigurowania to parametry pozwalające wprowadzić moduł ponownie w tryb konfiguracji. Klikamy na przycisk konfiguracja i ustawiamy parametry jak na screenie poniżej
Ostatni element jaki pozostaje nam do skonfigurowania to wprowadzenie na pierwszym ekranie danych wifi i naszego konta w serwisie supla.
Po wprowadzeniu tych ustawień zapisujemy je i klikamy na przycisk restart. Powinien dodać nam się moduł do naszego konta (jeszcze ustawiony jako dwa razy oświetlenie za chwile się tym zajmiemy). Jeśli moduł nam się nie pojawi to znaczy że pomyliliśmy się podczas podawania danych na ostatnim ekranie konfiguracji. Jeśli dane są wpisane poprawnie możemy zrobić jeszcze dwie rzeczy:
  • sprawdzamy czy na stronie supla.org w zakładce Moja supla jest włączone rejestrowanie urządzeń
  • zdążyło się kilka razy że trzeba było jeszcze zresetować router (2-3 osób którym pomagałem w konfiguracji)
Ostatni etap to konfiguracja w przeglądarce. Wyjściowo mamy na stronie supla.org kafelek nowego modułu po kliknięciu w który pojawią nam się trzy kafelki jak na zdjęciu poniżej.

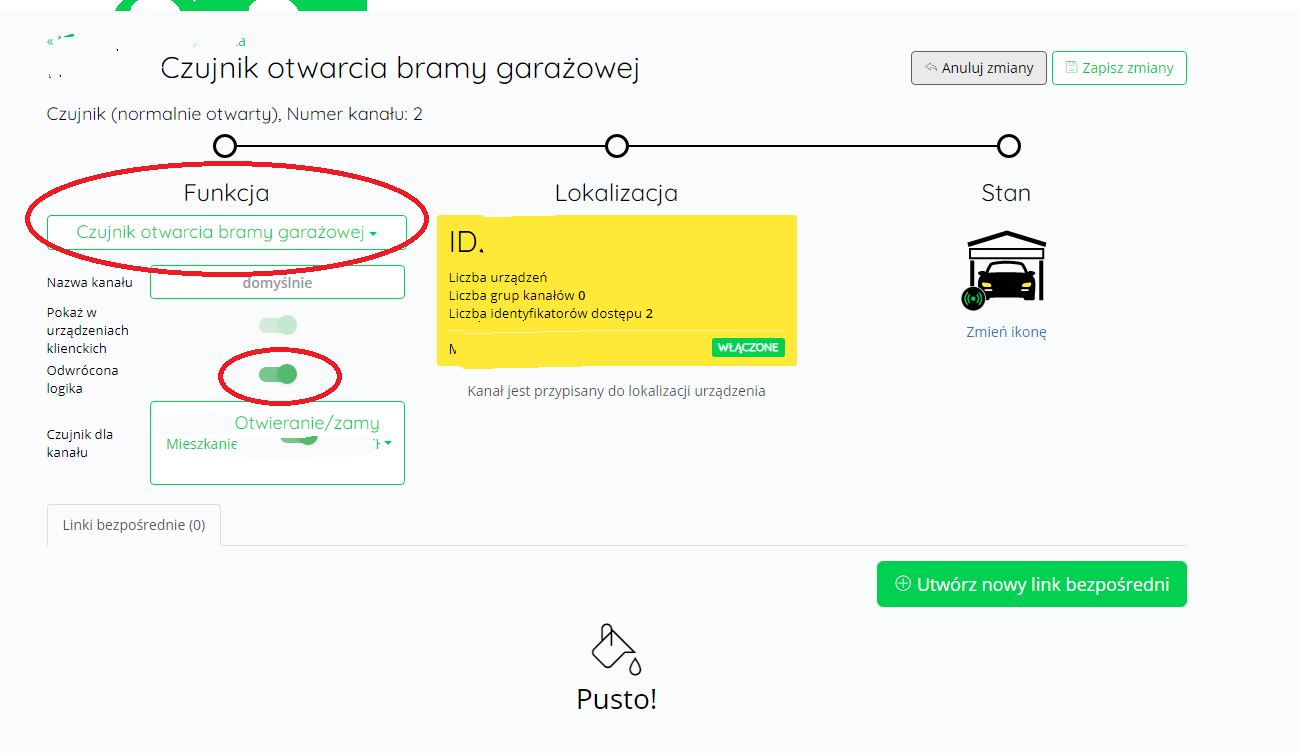

Klikamy na  żółty (Brak) i ustawiamy go tak jak na fotce poniżej.
Jasko funkcję wybieramy czujnik otwarcia bramy garażowej oraz przestawiamy suwak odwrócona logika aby czujnik wskazywał nam poprawnie stan otwarcia. Klikamy zapisz zmiany.



Następnie konfigurujemy pierwszy kafelek, zmieniając jego funkcję na Otwieranie\Zamykanie bramy garażowej. Teraz jeszcze skojarzymy naszą bramę ze skonfigurowanym chwilę wcześniej czujnikiem otwarcia. Pojawi nam się na liście z której możemy go wybrać jak na obrazku poniżej.















niedziela, 7 marca 2021

Konfiguracja modułów w wersji drugiej (dwie śrubki czerwone i cztery niebieskie) jak sterowniki oświetlenia.

 Jeśli chcesz kupić ten moduł możesz to zrobić tutaj. Nabywając go z tego ogłoszenia docenisz moja pracę nad blogiem.

Podłączenie przewodów:


Przewody podłączamy jak na schemacie poniżej:
  • Podłączamy przewody zasilające (śrubki liczymy od góry rolety):
    • Do przewód fazowy rozgałęziamy (np WAGO) a następnie podłączamy go do pierwszej czerwonej śrubki, pierwszej oraz trzeciej niebieskiej śrubki.
    • Przewód neutralny podłączamy do drugiej czerwonej śrubki oraz bezpośrednio do żarówki.
    • Do pierwszego kanału żarówek, w miejsce wejścia przewodu fazowego podłączamy przewód wychodzący z drugiej niebieskiej śrubki.
    • Do drugiego kanału, w miejsce wejścia przewodu fazowego podłączamy przewód wychodzący z ostatniej (czwartej niebieskiej) śrubki.
  • Do przycisku fizycznego sterującego oświetleniem podłączamy przewody do zacisków śrubowych z prawej strony modułu (małe zielone zaciski) w następujący sposób (zaciski liczymy od góry modułu czyli inaczej o 2 czerwonych szpilek):
    • Drugi zielony zacisk podłączamy przewodem z przyciskiem który będzie zapalał żarówki w pierwszym kanale
    • Trzeci zielony zacisk podłączamy przewodem z przyciskiem który będzie zapalał żarówki w drugim kanale
    • Pierwszy zielony zacisk podłączamy przewodem ze złączem które pozostało nam na przycisku fizycznym
UWAGA do przycisku nigdzie nie doprowadzamy w żaden sposób zasilania AC 230V) sterowanie odbywa się w bezpieczny niskonapięciowy sposób napięciem 5V DC)

Konfiguracja modułu:

Podłączamy moduł do prądu i wyszukujemy na naszym laptopie siec Wi-Fi o nazwie SUPLA-XXXXXXXXXXX Odradzam korzystanie z telefonu podczas konfiguracji. Jest nieporęczne i łatwo o pomyłkę.

Podłączamy się do tej sieci zamiast naszego routera i gdy będziemy podłączeni w oknie przeglądarki  internetowej wpisujemy adres: 192.168.4.1

Klikamy na Ustawienia urządzenia -> zakładkę przekaźniki i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób. I Klikamy zapisz a następnie powrót.




Klikamy na Ustawienia urządzenia -> zakładkę przyciski i sprawdzamy czy ustawienia które tam się znajdują są zgodne ze zdjęciem poniżej. Jeżeli nie to ustawiamy je w ten sposób. I Klikamy zapisz.

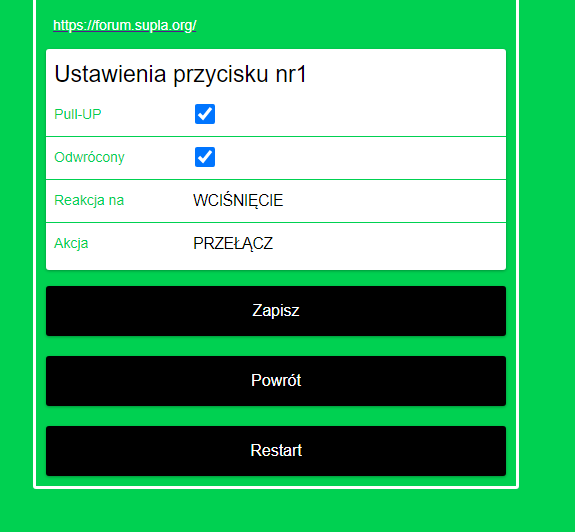

Dla każdego z konfigurowanych przycisków klikamy w link z prawej strony (Napis 1. Przycisk  a później 2. Przycisk) i ustawiamy je jak na obrazku poniżej.

Po wprowadzeniu tych ustawień dla obu przycisków klikamy na przycisk zapisz a następnie powrót.

Klikamy powrót tyle razy aż zostaniemy przeniesieni do strony głównej konfiguracji na której wpisujemy dane pozwalające na podłączenie się naszego modułu do chmury supla:

  • Nazwę naszej sieci Wi-Fi
  • Hasło do sieci Wi-Fi
  • Nazwa pod jaką ma nam się wyświetlać kafelek z dodawanym modułem na stronie SUPLA (nieobowiązkowe ale ułatwiające korzystanie)
  • Adres przydzielonego nam przez SUPLĘ (np svr15.supla.org)
  • Adres email jaki podaliśmy podczas zakładania konta na SUPLA
  • Pole z hasłem i loginem możemy zostawić domyślne o ile nikt niepowołany nie ma dostępu do naszej sieci wifi.
  • W Grupie ustawień rolety w pole ilość wpisujemy cyfrę 1


Po wprowadzeniu powyższych ustawień klikamy na przycisk zapisz a następnie na przycisk restart na dole pod wprowadzonymi ustawieniami. Moduł nam się zresetuje i doda do konta.

Jeżeli przez nieuwagę wprowadziliśmy błędne dane aby ponownie wprowadzić moduł w tryb konfiguracji zwieramy ze sobą dwie brzegowe szpilki w kolorze zielonym z rzędu czterech zielonych szpilek w środku płytki (od spodu oznaczone jako GPIO14 oraz GND).

Jeśli moduł nie dodał się do konta to:
1. Sprawdź czy poprawnie wpisałeś dane (nazwa sieci wifi, hasło, adres email i adres serwera SUPLA)
2. Sprawdź czy po zalogowaniu na swoje konto SUPLA w zakładce moja SUPLA z prawej strony u góry jest aktywna opcja rejestracja urządzeń aktywna
3. Zresetuj swój router a później sprawdź logując się na niego czy urządzenie poprawnie połączyło się z siecią Wi-Fi (czy dostał adres IP)

Konfiguracja modułu od strony serwera SUPLA:

  1. Logujemy się na nasze konto supla.org
  2. Odnajdujemy kafelek z naszym sterownikiem i klikamy na nim a następnie na szarym kafelku reprezentującym nasz włącznik.
  3. W Pole podpis wpisujemy swoją nazwę która będzie indywidualna dla każdego włącznika światła i pozwoli nam je rozróżniać w aplikacji w telefonie.



poniedziałek, 1 marca 2021

Powiadomienia Pushover.net

Wprowadzenie

Tym razem weźmiemy na warsztat kolejną nową funkcję - powiadomienia Pushover.

Powiadomienia Pushover pozwalają na otrzymywanie powiadomień na telefony komórkowe o zmianie stanu przekaźnika w supla. Póki co nie ma jeszcze powiadomień pushover powiadamiających o zmianie np. temperatury lub stanu kontaktronu, być może pojawią się takie nowe funkcje w przyszłości. Dzisiaj zajmiemy się komunikatem o załączeniu/wyłączeniu przekaźnika.

Usługa Pushover

Na początek musimy założyć sobie konto w Pushover.

Samo założenie konta jest bezpłatne ale aby otrzymywać powiadomienia na telefon na początek otrzymamy tylko 30 dni takich powiadomień. Oprogramowanie jest licencjonowane na każde urządzenie, na które chcemy otrzymywać powiadomienia. Koszt licencji aktualnie wynosi 22,99pln za licencję na telefon z Androidem (nie wiem jaka jest cena dla iPhone lub komputer). Po 30 dniach albo rezygnujemy z korzystania z aplikacji albo kupujemy licencję. Nie jest do dużo jeśli weźmiemy pod uwagę dożywotność usługi ale z tego co się orientuję licencja jest na urządzenie czyli jak zmienimy telefon na nowy to będziemy musieli kupić nową licencję. (Jeśli coś źle napisałem poprawcie mnie w komentarzach a poprawię artykuł). Ja póki co używałem jedynie dla celów edukacyjnych wersji 30 dniowej i nie wiem czy będę kupował wersję płatną.

Osobiście polecam założyć konto z aplikacji mobilnej na telefonie. Proces jest prosty i szybki. Ze sklepu android pobieramy aplikację Pushover, następnie uruchamiamy ją.

Na pierwszym ekranie będziemy mieli od razu okienko zakładania konta. Wpisujemy adres email i dwa razy nasze hasło dla konta.


Po założeniu konta apka od razu zaproponuje nam dodanie naszego telefonu do konta i przydzieli nam 30 dniową licencję testową.


Po założeniu konta otrzymamy informację na telefonie o kluczu użytkownika który będzie niezbędny aby otrzymywać powiadomienia. Zostanie nam też założony email. Wysyłając na ten email wiadomość zostanie ona do nas przesłana w formie powiadomienia push. To ostatnie nie jest nam potrzebne w kontekście supli ale może się przydać w przyszłości.


Następnym krokiem jaki polecił bym jest aktywacja konta. Sprawdzamy naszą pocztę emial i klikamy w odpowiedni link , oraz wpisujemy email i hasło do konta.

Od razu zostaniemy zalogowani na naszym koncie.

Po zalogowaniu na samym dole klikamy na Your Applications   (Create an Application/API Token) aby wygenerować token.

Wpisujemy jego nazwę (np. Supla)

Możemy też uzupełnić okienko Description (np. opis ze token służy na potrzeby SUPLI) oraz jeśli mamy gdzieś zapisany obrazek ustawić go sobie jako ikonkę powiadomień. Zaznaczamy też okienko, że akceptujemy regulamin usługi. Zatwierdzając wprowadzone dane zostanie nam wygenerowany token dla powiadomień supla.

Konfiguracja Generic GUI

Ostatni etap to skonfigurowanie modułu na potrzeby wysyłania powiadomień. Otwieramy w przeglądarce stronę konfiguracyjną modułu. Jeśli moduł dodaliśmy do konta już wcześniej to w telefonie odnajdujemy adres ip naszego modułu (klikamy na małą literkę i przy danym włączniku) i wpisujemy ten adres w przeglądarkę aby do konfigurować wcześniej częściowo już skonfigurowany i działający moduł. Jako login i hasło wpisujemy admin/pass (jeśli nie zmieniliśmy tych danych  podczas dodawania modułu).

Kliknij na stronie konfiguracji modułu w przycisk Ustawienia urządzenia a następnie w przycisk Inne.

W pole Token wklej token a w pole User wklej. Your User Key. Zapisz, następnie Powrót.

Teraz kliknij w przycisk przekaźniki i wybierz przekaźnik o którego stanie chcesz być powiadamiany.

W grupie ustawień Pushover zmień stan na Załącz a w pole Wiadomość wpisz komunikat jaki ma być wysyłany po zmianie staniu przekaźnika. Zapisz ustawienia.

Nie jestem pewien czy jest to potrzebne więc na wszelki wypadek warto jest też zrobić w tym miejscu restart modułu klikając w przycisk restart. Gotowe. Moduł został skonfigurowany. Teraz po przełączeniu przełącznika czy to za pomocą aplikacji czy to przyciskiem fizycznym otrzymamy powiadomienie na telefon.
