Tym razem weźmiemy na warsztat najnowszą rewizję sonoff basic którą jeśli wierzyć napisom na niej sonoff wypuścił już w połowie 2019 roku ( moje egzemplarze pochodzą z produkcji w połowie 2020 roku wcześniej ich nie widziałem na rynku).
Sonoff zmodyfikował płytkę w ten sposób że pin GPIO02 który w poprzedniej rewizji był łatwo dostępny do wykorzystania teraz jest praktycznie nie do użycia.
Na szczęście z pomocą przychodzi najnowszy soft SUPLA o nazwie Generic GUI który w nowszych odsłonach (ja używam tutaj kompilacji 1.1.16 to ważne bo na przykład na wersji 1.0.1 czujnik wariuje) pozwala podłączyć czujnik temperatury.
Podłączenie czujnika:
Jeżeli sam wgrywałeś soft do własnych modułów to musisz też sam wlutować rezystor 4,7k pomierzy nóżki wlutowanych do zaprogramowania pinów RX i VCC.
Jeżeli moduł masz ode mnie wystarczy że na wlutowane szpilki podłączysz czujni w następujący sposób:
Do pierwszego pinu (licząc od przycisku) podpinamy zasilanie dla modułu(czerwony kabelek), do drugiego pin z którego będą przesyłane dane (żółty) a do czwartego masę (czarny)
Wszystko pokazuje poniższe zdjęcie.
Konfiguracja modułu (uwaga ważna jest kolejność ustawień):
Podłączamy moduł do prądu i wyszukujemy na naszym laptopie siec Wi-Fi o nazwie SUPLA-XXXXXXXXXXX
Podłączamy się do tej sieci zamiast naszego routera i gdy będziemy podłączeni w oknie przeglądarki internetowej wpisujemy adres: 192.168.4.1
Klikamy na Ustawienia urządzenia i z rozwijanej listy Szablony płytek wybieramy Sonoff Basic. Klikamy Zapisz
Niżej klikamy na Konfiguracja i parametr Tryb zmieniamy na 5 sek. klikamy na Zapisz a następnie Powrót

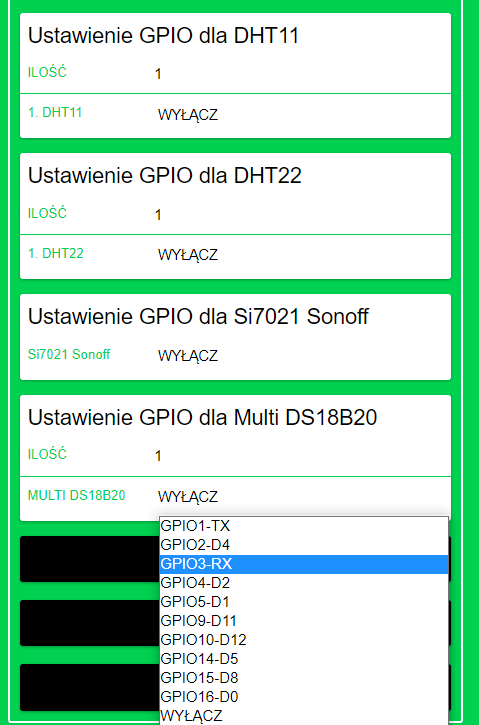

Jeśli podłączyliśmy czujnik temperatury według moich zaleceń klikamy na ustawienie 1WIRE a następnie "Ustawienie GPIO dla Multi DS18B20" parametr WYŁĄCZ przestawiamy na GPIO3-RX.
Zapisujemy ustawienie i klikamy na powrót.
Następnie jeszcze raz klikamy na powrót aż dojdziemy do ekranu jak na poniższym zdjęciu.
Wypełniamy po kolei pola
Nazwa Sieci - nazwa sieci Wi-Fi
Hasło - Hasło do naszego Wi-Fi
Nazwa modułu - wpisujemy jak chcemy aby nazywał się kafelek z konfiguracją naszego urządzenia na stronie supla Ja tym razem wpisałem Lampki Choinkowe
Adres serwera -adres serwera jaki nam przydzieliła supla podczas zakładania konta (np srv10.supla.org)
Email - email jaki podaliśmy przy zakładaniu konta na supla.
Pozostałe dane możemy pominąć. Klikamy na zapisz a następnie na Restart.
Moduł doda nam się do konta ale nie będziemy widzieli jeszcze naszego przycisku. Musimy go włączyć/ustawić przez stronę supla.
Kończenie ustawień modułu na stronie supla.
Logujemy się na stronie supla.org
Wchodzimy w zakładkę Moja supla i wybieramy kafelek z dodanym urządzeniem ( U mnie będzie to Lampki Choinkowe)
Klikamy na żółty kafelek z napisem BRAK i w jego Funkcjach zmieniamy na włącznik światła (lub inną funkcję, jeśli inną będzie pełnił nasz włącznik)
W pole podpis wpisujemy tekst jaki ma nam się pojawiać pod włącznikiem na naszym telefonie.
Zapisujemy ustawienia i gotowe.
