Konfiguracja sterownika pasków LED w konfiguracji: PASEK LED RGBW + UV.

Wprowadzenie

 Ten wpis powstał dzięki pomocy kolegów z forum supla. Szczególne podziękowania dla autora oprogramowania, użytkownika krycha88. Dzięki.

Tym razem weźmiemy na warsztat sterownik który posiada 5 niezależnych kanałów z których każdy może działać jako oddzielny ściemniacz dla listwy led. Można też połączyć trzy takie kanały aby na nich zbudować sterowanie paskiem led RGB. W moim przypadku moduł na pierwszych trzech kanałach steruje paskiem LED RGB, na czwartym kanale działa jako ściemniacz dla białego paska led a na piątym dołożyłem jeszcze dodatkowo jeszcze jeden pasek led świecący w ultrafiolecie. Wy oczywiście możecie zamienić sobie inne ledy i np nie montować białego, UV lub zamienić UV na drugi biały i mieć sterowanie RGB, ciepły biały i zimny biały. Konfiguracja będzie zawsze taka sama. Po prostu podepniesz inny pasek. W ciągu najbliższych dni (może jutro) dopiszę w tym artykule w jaki sposób podpiąć paski led, Dzisiaj opisze na szybko tylko jak skonfigurować moduł w w oprogramowaniu Generic GUI.

Konfiguracja

• Podłączamy moduł do prądu i sprawdzamy czy niebieska dioda szybko miga.
• Na naszym komputerze podłączamy się do sieci Wi-Fi o nazwie SUPLA-ESP8266-XXXXXXXX
• Otwieramy przeglądarkę i wpisujemy adres strony 192.168.4.1
• Wchodzimy w "Ustawienia urządzenia"
• Wybieramy z listy szablonów płytek szablon "H801" (jeśli moduł masz ode mnie nic tutaj nie musisz robić posiadasz spreparowaną wersję programu Generic GUI specjalnie dla tego modułu)
• W ustawieniach "Ustawienie GPIO dla RGBW/RGB/DIMMER", w ilość wpisujesz liczbę 3

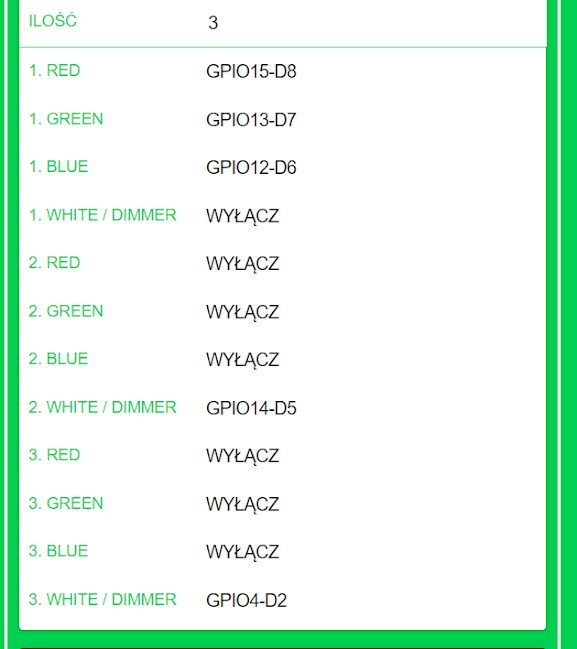

• Wprowadź ustawienia dokładnie tak jak na poniższym obrazku i kliknij zapisz.

• Ponieważ moduł który konfigurujemy nie posiada żadnych przycisków fizycznych możemy skonfigurować go w ten sposób że aby wprowadzić go w tryb ponownej konfiguracji będziemy zwierać ze sobą kabelkiem piny oznaczone jako RX oraz GND. Aby to zrobić wchodzimy w zakładkę "Konfiguracja"  i ustawiamy tam parametry jak na poniższym obrazku. Zapisujemy je i wracam na ekran główny.
• Na ekranie głównym wprowadzamy ustawienia sieci wifi i naszego konta supla. Zapisujemy je i resetujemy urządzenie. W pole nazwa modułu możemy wpisać dowolną treść.

Konfiguracja sonoff Basic z Generic GUI i Kontaktronem

 W tym artykule prosta konfiguracja Sonoff Basic z wgranym Generic GUI i podłączonym kontaktronem.

1.Kontaktron lub dowolny inny czujnik który przekaże informację do SUPLA zwierając dwa przewody podłączamy do pinów zaznaczonych na zdjęciu poniżej

Podłączamy zasilanie dla modułu i urządzenie którym moduł ma sterować.

Konfiguracja modułu - dodanie do chmury (naszego konta).

• Podłączamy moduł do prądu i sprawdzamy czy niebieska dioda szybko miga.
• Na naszym komputerze podłączamy się do sieci Wi-Fi o nazwie SUPLA-ESP8266-XXXXXXXX
• Otwieramy przeglądarkę i wpisujemy adres strony 192.168.4.1
• Wchodzimy w "Ustawienia urządzenia"
• Wybieramy z listy szablonów płytek szablon "Sonoff Basic"
• Wchodzimy w zakładkę Krańcówki, wpisujemy jako ilośc 1 a następnie zmieniamy wyłącz na GPIO3-RX i zapisujemy ustawienie
• Klikamy powrót a następnie "Konfiguracja"
• Zmieniamy tryb z 10 Wciśnięć na Wciśnięty 5 sekund, zapisujemy ustawienia wciskamy dwa razy Powrót by wrócić na stronę główna ustawień.
• Wprowadzamy na tym ekranie dane konfiguracyjne niezbędne aby moduł podłączyć się do naszego konta SUPLA
• Pamiętamy aby ostatni parametr ilość rolet miał wpisaną wartość zero.
• Zapisujemy ustawienia i klikamy na przycisk restart. W pole Nazwa modułu wpisujemy nazwę pod jaką chcemy móc odnaleźć kafelek z modułem na stronie supla.org

Logujemy się przez przeglądarkę na stronie supla.org odnajdujemy w zakładce Moja Supla kafelek prezentujący nasz moduł.

Wchodzimy w ten kafelek i wybieramy Żółty kafelek z napisem Brak.

Wybieramy funkcję jaka będzie monitorował wybrany kafelek (czujnik otwarcia bramy, czujnik cieczy itp ....

Nadajemy nazwę dla naszego czujnika i zapisujemy ustawienia.

Podłączenie czujnika temperatury lub temperatury i wilgotności do modułu 8 kanałowego z SUPLA GUI Generic

 Na początek jeżeli jeszcze tego nie zrobiliśmy to dobrze jest przejść podstawową konfigurację modułu zgodnie z opisem umieszczonym tutaj: https://sekrety-supli.blogspot.com/2021/03/podstawowa-konfiguracja-moduu-8.html.

Następnie odłączmy moduł od zasilania i podłączmy czujnik temperatury tak jak na zdjęciu poniżej:

• Czerwony przewód - zasilanie + podpinamy do oznaczonego na płytce wyjścia 3.3V (ostatnio od lewej biały pin
• Czarny przewód  - zasilanie - podpinamy do pinu oznaczonego jako GND albo do pierwszego z lewej czerwonego pinu.
• Żółty, czasem niebieski pozostały przewód - dane (DATA) podpinamy do drugiego od lewej czerwonego pinu

1. Teraz przechodzimy do konfiguracji. Jeżeli moduł był już wcześniej skonfigurowany odnajdujemy w telefonie jego adres ip (klikamy na literkę (i) w telefonie przy dowolnym przekaźniku z tego modułu i sprawdzamy adres ip na włączonym do prądu module) i wpisujemy ten adres w przeglądarkę.
2. Na pytanie o hasło do konfiguracji wpisujemy o ile nie zmieniliśmy na inne jako login "admin" a jako hasło "pass" (bez cudzysłowów).
3. Przechodzimy do "Ustawienia urządzenia" a następnie do "1Wire"
4. W zależności od tego jaki mamy czujnik następne dwa kroki wykonujemy według odpowiedniej instrukcji
5.


•  Jesli jest to czujnik samej temperatury to odnajdujemy ustawienie "Ustawienie GPIO dla Multi DS18B20" i wpisujemy jako ilość - ilosć podłączonych czujników temperatury (tak można tu podłączyć równolegle nawet 8  czujników) zwykle 1Parametr "MULTI DS18B20" ustawiamy na GPIO0-D3

•  Jesli jest to czujnik temperatury i wilgotności to odnajdujemy ustawienie "Ustawienie GPIO dla DHT22" i wpisujemy jako ilość 1 a Parametr "DHT22" ustawiamy na GPIO0-D3


Zapisujemy konfigurację i resetujemy urządzenie. Nowy czujnik powinien nam się po chwili pojawić
